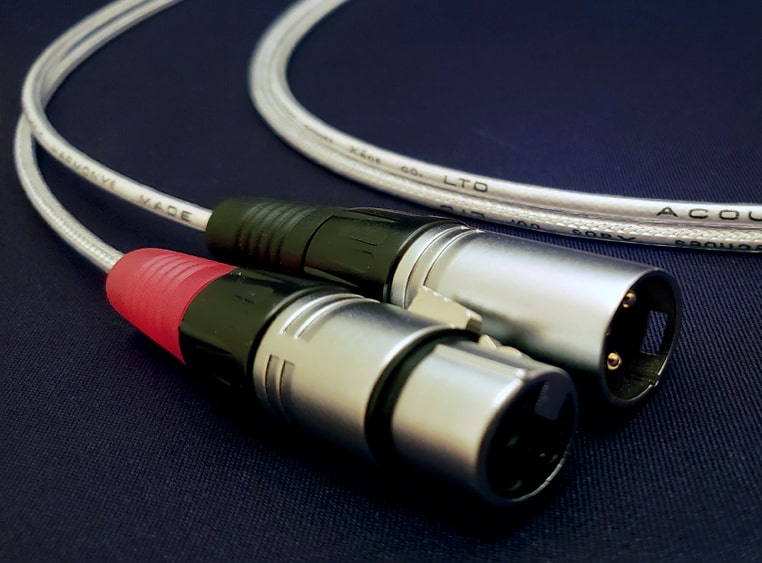

NAXR1
XLRバランスケーブル
High-end Reference Model
高品質、高信頼性、長期安定性を実感できる
バランスの取れたスタンダードモデル。
(0.5) | 0.5m×2本 | (3.0) | 3.0m×2本 |
---|---|---|---|
(0.75) | 0.75m×2本 | (3.5) | 3.5m×2本 |
(1.0) | 1.0m×2本 | (4.0) | 4.0m×2本 |
(1.5) | 1.5m×2本 | (4.5) | 4.5m×2本 |
(2.0) | 2.0m×2本 | (5.0) | 5.0m×2本 |
(2.5) | 2.5m×2本 |
その他の長さでも特注対応致します。詳しくは、当社商品取扱店までお問合せ下さい。
導体は高純度銀をコートした無酸素銅を使用(+側0.18×19本、-側0.18×19本、編組シールド)。
絶縁材には低誘電損失と各周波数での誘電率のずれを生じさせないハイフロンFEPを導体及び外部シールドに使用したデュアルハイフロン構造。
伝送ラインのホットとコールドを各芯構造とし、高周波領域での位相ずれを極小化し、絶縁導体間に空気層を含んだ介在綿糸を入れた構造とすることで、低音域での静電容量の上昇を防止。
導体においても最適な導体の太さと本数、撚りピッチを高次元でバランスさせた同心撚りを行い、時間軸のずれを極小化し、正確な位相、自然な音場を再現。
外部シールドにおいても、高純度銀コート極狭編組を使用し、低ノイズ化、高S/Nを実現。
最終外皮にまでハイフロンを採用したデュアルハイフロンとしたことにより、高耐熱性、高耐水性、高耐薬品性、高耐光性、性能長期安定性を最高度に実現。
RCA/XLRプラグ部においても、ホットとコールドの分割材にテフロンを使用し、取付性、取り回し性を重視した小型で長期安定性に優れたプラグを採用。
DAP、DSP、ナビ等において、直接音と間接音の再現において絶妙にバランスの取れた、ハイレゾ時代に即したプレミアムリファレンスモデル。
仕 様Specifications
製品名 | NAXR1 XLR Balanced Cable |
---|---|
導 体 | +側0.18mm×19 同心撚り |
ー側0.18mm×19 同心撚り | |
純銀コート無酸素銅線 | |
導体絶縁体 | ハイフロンFEP※ |
内部制振材① | 綿糸 |
内部絶縁体① | ポリエステル |
内部シールド材① | 純銀コート純軟銅線 編組シールド |
内部絶縁体② | ー |
内部制振材及び 内部シールド材② | ー |
ドレイン | ー |
内部絶縁体③ | ー |
---|---|
外周部絶縁体① | ー |
外周部絶縁体② | ハイフロンFEP※ |
プラグ部 | |
接続部ソルダー | 特注シルバーソルダー |
ホット部材質 | 銅合金 |
ホット部材質 表面処理 | 純金コート |
±セパレーター | テフロン |
アース部材質 | 銅合金 |
純金コート | |
シェル部材質 | アルミ |
製品の仕様は予告なく変更することがあります。
絶縁材比較表(当社比)
横にスクロールしてください → → →
ハイフロンPFA※ | ハイフロンFEP※ | 一般PVC | |
融 点 | 250℃ | 200℃ | ー |
最高使用温度 | 250℃ | 200℃ | 60~105℃ |
体積抵抗率(kΩm) (50%RH.-23℃) | 1017以上 | 1017以上 | 1010~1014 |
誘電率 60Hz | 2.1 | 2.1 | 5~7 |
誘電率 1kHz | 2.1 | 2.1 | 4~8 |
誘電率 1MHz | 2.1 | 2.1 | 3.3~4.5 |
誘電正接 (損失)60Hz | 0.0002以下 | 0.0002以下 | 0.08~0.15 |
誘電正接 (損失)1kHz | 0.0002以下 | 0.0002以下 | 0.07~0.15 |
誘電正接 (損失)1MHz | 0.0005以下 | 0.0005以下 | 0.04~0.095 |
Oxygen Index | 95以上 | 95以上 | 15~35 |
吸水率 | 0.01以下 | 0.01以下 | 0.15~0.75 |
直射日光の影響 | ◎ | ◎ | ○ |
弱アルカリの影響 | ◎ | ◎ | ○ |
弱酸の影響 | ◎ | ◎ | △ |
溶剤の影響 | ◎ | ◎ | △ |
FEPはフロロナイズドエチレンプロピレンの略です。中でも、ハイフロンFEPはその特性の優秀さから、半導体製造装置、ロボット分野、医療機器分野へも数多く利用されております。
記載値は測定値であり、保証値ではございません。
また、音質は全て試聴によって決定しており、記載値は結果としての参考値としております。
ACOUSTIC HARMONY®は人と環境にやさしい企業を目指し、全ての製品においてEUにおける環境基準、ROHS(特定有害物質使用制限)に対応する、環境に憂慮した素材を使用しております。
ACOUSTIC HARMONY®はお客様との感動を共有する為、ケーブルエージングを行っておりません。絶縁体、導体等、各組織が安定してくる事による音の変化と感動をお楽しみください。
